Zahnstange

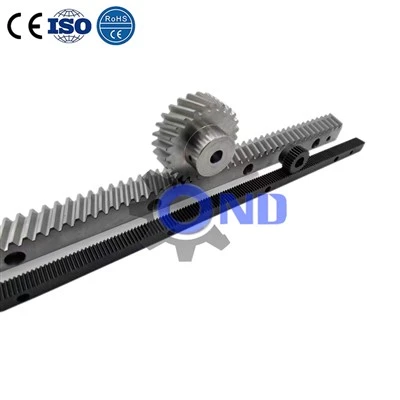

Was ist eine Zahnstange?
Zur Umwandlung rotierender Bewegungen in lineare Bewegungen werden Zahnstangen eingesetzt. Eine Zahnstange hat gerade Zähne, die in eine Oberfläche eines quadratischen oder runden Stababschnitts eingeschnitten sind, und arbeitet mit einem Ritzel, einem kleinen zylindrischen Zahnrad, das mit der Zahnstange kämmt.
Vorteile der Zahnstange
Präzise lineare Bewegung
Zahnstangengetriebe sorgen für eine präzise und kontrollierte lineare Bewegung. Der Eingriff der Zahnradzähne sorgt für eine reibungslose und gleichmäßige Bewegung, sodass Roboter und automatisierte Systeme eine präzise Positionierung und Wiederholbarkeit bei ihren Abläufen erreichen können.
Hohe Effizienz
Zahnstangengetriebe haben einen hohen mechanischen Wirkungsgrad und wandeln den Großteil der Eingangsleistung in lineare Bewegung um. Ihr Zahneingriff sorgt für minimale Leistungsverluste, wodurch sie energieeffizient sind und für Anwendungen geeignet sind, bei denen es auf Energieeinsparung ankommt.
Kompaktes Design
Die lineare Bewegung in Zahnstangen-Ritzel-Systemen erfolgt entlang einer einzigen Achse, was zu einer kompakten und platzsparenden Bauweise führt. Dies ist insbesondere in der Robotik und Automatisierung von Vorteil, wo häufig Platzbeschränkungen herrschen und kompakte Komponenten für eine effiziente Integration wünschenswert sind.
Geringes Spiel
Zahnstangengetriebe können so konstruiert werden, dass sie ein minimales Spiel haben, also das Spiel oder Spiel zwischen den Zahnradzähnen. Das geringe Spiel gewährleistet eine präzise Bewegungssteuerung und verringert die Möglichkeit von Positionierungsfehlern oder Vibrationen während des Roboterbetriebs.
Hohe Tragfähigkeit
Zahnstangengetriebe können große Lasten bewältigen und eignen sich daher für verschiedene Robotik- und Automatisierungsaufgaben, bei denen es darum geht, schwere Gegenstände zu bewegen oder in industriellen Umgebungen Kraft auszuüben.
Einfach zu implementieren und zu kontrollieren
Zahnstangen-Ritzel-Systeme sind relativ einfach aufgebaut und lassen sich leicht in Robotik- und Automatisierungseinrichtungen implementieren. Sie können mit verschiedenen Aktuatoren wie Motoren und Servos gekoppelt und mithilfe standardmäßiger Bewegungssteuerungstechniken gesteuert werden.
Leiser Betrieb
Gut konzipierte Zahnstangen-Ritzel-Getriebesysteme sorgen aufgrund ihres allmählichen Zahneingriffs für einen reibungslosen und leisen Betrieb. In geräuschempfindlichen Umgebungen oder Anwendungen, bei denen eine Geräuschreduzierung bevorzugt wird, sind Zahnstangengetriebe von Vorteil.
Haltbarkeit und Langlebigkeit
Richtig konstruierte Zahnstangengetriebesysteme mit geeigneten Materialien und Wärmebehandlung weisen eine hervorragende Haltbarkeit und Verschleißfestigkeit auf. Dies gewährleistet eine längere Lebensdauer, einen geringeren Wartungsaufwand und eine verbesserte Zuverlässigkeit für Roboter- und automatisierte Systeme.
Flexibilität und Anpassung
Zahnstangengetriebe können an spezifische Roboter- und Automatisierungsanwendungen angepasst werden. Konstrukteure können Zahnradparameter wie Zahnprofil, Modul, Teilung und Länge an die Anforderungen des Systems anpassen und so Flexibilität beim Design ermöglichen.
Breites Anwendungsspektrum
Zahnstangengetriebe sind vielseitig und finden Anwendung in verschiedenen Robotik- und Automatisierungsaufgaben, wie z. B. Pick-and-Place-Vorgängen, Montagelinien, Materialtransport, CNC-Maschinen, 3D-Druckern und mehr.
Warum uns wählen
Kundenspezifische Lösungen:Wir verstehen, dass jede Anwendung einzigartige Anforderungen hat, und unser Team kann mit Ihnen zusammenarbeiten, um maßgeschneiderte Kettenräder zu entwickeln, die auf Ihre spezifischen Bedürfnisse zugeschnitten sind. Ganz gleich, ob Sie auf der Suche nach einem zuverlässigen Hersteller von kundenspezifischen Kettenrädern sind, der Ihre individuellen Anforderungen erfüllt, wir verfügen über das Fachwissen und die Erfahrung, um die qualitativ hochwertigen Lösungen zu liefern, die Sie benötigen.
Qualitätskontrolle:Wir sind stolz darauf, Kettenräder von höchster Qualität, Präzision und Leistung anzubieten. Unsere Produkte werden strengen Tests unterzogen, um sicherzustellen, dass sie den Industriestandards entsprechen oder diese übertreffen.
Technische Unterstützung:Unser erfahrenes Team steht Ihnen gerne bei der Produktauswahl, Installationsanleitung und allen technischen Fragen zur Seite.
Anwendungsbereiche:Kettenräder werden häufig in verschiedenen Branchen eingesetzt, darunter Fördersysteme, Verpackungsmaschinen, landwirtschaftliche Geräte und mehr.
So verwenden Sie die Zahnstange
Zahnstangen wandeln Kraft und Bewegung von einer Drehbewegung in eine lineare Bewegung um. Bei geraden Zahnstangen muss das Gegenritzel die gleiche Teilung und den gleichen Eingriffswinkel haben. Wenn die Zähne der Zahnstange schräg sind, müssen die Steigung, der Eingriffswinkel und der Schrägungswinkel von Ritzel und Zahnstange gleich sein; Allerdings muss die Richtung des Helixwinkels jeder Komponente entgegengesetzt sein.
Die Zähne einer Zahnstange werden mit einer Zahnstangenfräsmaschine geschnitten. Der Fräskopf bearbeitet einen Abschnitt der Zahnstange und fährt dann mit dem angrenzenden Abschnitt fort, bis die Zahnstange fertig ist. Die maximale Länge einer Zahnstange ist nur durch die Länge der Fräsmaschine begrenzt. Zahnstangen können aus verschiedenen Materialien, darunter Stahl, Messing, Bronze oder Kunststoff, hergestellt und je nach Anwendung entsprechend den Anforderungen an Festigkeit und Haltbarkeit gehärtet werden.
Die Geometrie einer Zahnstange wird durch mehrere Parameter definiert. Im theoretischen Sinne ist eine Zahnstange nur ein Stirnrad mit unendlichem Teilkreisdurchmesser. Die Berechnungen variieren je nachdem, ob die Zähne im Normalsystem oder im Quersystem hergestellt werden.
Der erste Wert, der zur Herstellung einer Zahnstange benötigt wird, ist die Teilung. Im metrischen System wird dies als Modul bezeichnet. Mit zunehmendem Modulwert nimmt die Größe des Zahnradzahns zu. Im englischen Standardsystem wird die Steigung eines Schrägrads als Diametral Pitch (DP) bezeichnet. Es gibt die Anzahl der Zähne an, die ein Zahnrad mit einem Referenzdurchmesser von einem Zoll aufweist.
Der Eingriffswinkel ist der Winkel zwischen der Wirkungslinie der Zahnräder und der Tangente an den Teilkreis. Es bestimmt den Kontakt zwischen den Zähnen der Zahnräder und beeinflusst die Tragfähigkeit und Effizienz der Zahnräder. Im englischen System haben Schrägverzahnungen typischerweise Werte für den Eingriffswinkel von 20 Grad oder 14 Grad 30 Minuten. Bei metrischen Schrägverzahnungen beträgt der Eingriffswinkel typischerweise 20 Grad.
Die Anzahl der Zähne des Ritzels wird vom Endbenutzer basierend auf dem für die Anwendung gewünschten Geschwindigkeitsverhältnis ausgewählt. Bei jeder Drehung des Ritzels wird eine bestimmte lineare Strecke entlang der Zahnstange zurückgelegt. Ein Ritzel mit einer kleineren Zähnezahl muss sich schneller drehen als ein größeres Ritzel, um die gleiche Strecke zurückzulegen.
Die Kopfhöhe eines Zahnstangenzahns ist der lineare Abstand zwischen der Teilungshöhe und der Zahnspitze. Dementsprechend ist der Zahnfuß der lineare Abstand zwischen der Teilungshöhe und dem Zahnfuß. Die Summe aus Kopfhöhe und Fußhöhe bestimmt die Gesamtzahnhöhe.
Bei Zahnstangen ist der Wert für das Spiel wichtig. Dieser Wert misst den Abstand zwischen den Zähnen des Ritzels und den Zähnen der Zahnstange, wenn sie sich nicht berühren. Es ist ein minimales Spiel erforderlich, damit die Zähne des Zahnrads richtig ineinandergreifen und das Schmiermittel am Kontaktpunkt mit der Zahnstange und dem Ritzel in Kontakt kommt. Da Zahnstangen-Ritzel-Systeme typischerweise für Positionierungsanwendungen verwendet werden, kann die Anhäufung von Spielfehlern einen erheblichen Einfluss auf die Positionsgenauigkeit haben. Zusätzliche Mechanismen wie optische Encoder werden in Zahnstangensysteme integriert, um die Positionsgenauigkeit aufrechtzuerhalten.
Die Konstruktion einer Zahnstange umfasst die Bestimmung der Steigungshöhe, des Moduls, des Eingriffswinkels, der Kopfhöhe, der Fußhöhe und des Zahnflankenspiels. Diese Faktoren hängen vom gewünschten Drehzahlverhältnis, den Anforderungen an die Kraftübertragung und der Konstruktion des mechanischen Systems ab. Zahnstangen übertragen Kraft nur zwischen senkrechten Achsen. Wenn sich das Ritzel dreht, greifen die Zähne ineinander und übertragen das Drehmoment vom Ritzel auf die Zahnstange. Wenn die Zahnstange fixiert ist und das Ritzel im Uhrzeigersinn gedreht wird, verschiebt sich das Ritzel nach rechts. Wenn das Ritzel fixiert ist und sich im Uhrzeigersinn dreht, verschiebt sich die Zahnstange nach links. Der Übersetzungsweg entlang der Zahnstange entspricht dem Teilkreisumfang des Ritzels. Bei Verwendung eines normalen Moduls ist dieser Abstand ein Bruchteil. Durch die Verwendung einer kreisförmigen Teilung anstelle eines Moduls kann eine feste Übersetzung erreicht werden. Beispielsweise bewegt sich ein Modul-3-Ritzel mit 30 Zähnen um 282,74 Millimeter pro Umdrehung, wohingegen ein CP10-Ritzel mit 30 Zähnen genau 300 Millimeter pro Umdrehung bewegt. Eine andere Möglichkeit, einen festen Rotationswert zu erreichen, besteht darin, eine schrägverzahnte Zahnstange und ein Ritzel mit einem Schrägungswinkel von 19 Grad 31' 41" zu verwenden, da dieser Wert auch das Modul in eine kreisförmige Teilung umwandelt.
Zahnstangen sind ein häufig verwendetes Element in mechanischen Systemen, da sie einfach im Design, effizient im Betrieb und kostengünstig sind. Das Verständnis der technischen Definitionen und Konstruktionsprinzipien von Zahnstangen ist für jeden, der mit mechanischen Systemen arbeitet, unerlässlich.
Anwendungen der Zahnstange
Zur Umwandlung rotierender Bewegungen in lineare Bewegungen werden Zahnstangen eingesetzt. Eine Zahnstange hat gerade Zähne, die in eine Oberfläche eines quadratischen oder runden Stababschnitts eingeschnitten sind, und arbeitet mit einem Ritzel, einem kleinen zylindrischen Zahnrad, das mit der Zahnstange kämmt. Im Allgemeinen werden Zahnstange und Ritzel zusammenfassend als „Zahnstange und Ritzel“ bezeichnet. Es gibt viele Möglichkeiten, Zahnräder zu verwenden. Wie im Bild gezeigt, wird beispielsweise ein Zahnrad zusammen mit der Zahnstange verwendet, um eine parallele Welle zu drehen.
Um viele Variationen von Zahnstangen und Ritzeln anbieten zu können, sind viele Arten von Zahnstangen auf Lager. Wenn die Anwendung eine große Länge erfordert und mehrere Zahnstangen in Reihe erfordert, haben wir Zahnstangen mit korrekt konfigurierten Zahnformen an den Enden. Diese werden als „Zahnstangen mit bearbeiteten Enden“ bezeichnet. Wenn eine Zahnstange hergestellt wird, kann es durch den Zahnschneideprozess und den Wärmebehandlungsprozess dazu kommen, dass sie nicht mehr richtig läuft. Wir können dies mit speziellen Pressen und Abhilfeverfahren kontrollieren.
Es gibt Anwendungen, bei denen die Zahnstange stationär ist, während sich das Ritzel bewegt, und andere, bei denen sich das Ritzel um eine feste Achse dreht, während sich die Zahnstange bewegt. Ersteres wird häufig in Fördersystemen verwendet, während letzteres in Extrusionssystemen und Hebe-/Senkanwendungen eingesetzt werden kann.
Als mechanisches Element zur Umwandlung einer Drehbewegung in eine lineare Bewegung werden Zahnstangen oft mit Kugelumlaufspindeln verglichen. Die Verwendung von Zahnstangen anstelle von Kugelumlaufspindeln hat Vor- und Nachteile. Die Vorteile einer Zahnstange liegen in ihrer mechanischen Einfachheit, der großen Tragfähigkeit, der unbegrenzten Länge usw. Ein Nachteil ist jedoch das Spiel. Zu den Vorteilen einer Kugelumlaufspindel zählen die hohe Präzision und das geringere Spiel, zu den Nachteilen gehört die Längenbeschränkung aufgrund der Durchbiegung.
Zahnstangen und Ritzel werden für Hebemechanismen (vertikale Bewegung), horizontale Bewegung, Positionierungsmechanismen, Stopper und zur Ermöglichung der synchronen Drehung mehrerer Wellen in allgemeinen Industriemaschinen verwendet. Andererseits werden sie auch in Lenksystemen eingesetzt, um die Richtung von Autos zu ändern. Die Merkmale von Zahnstangensystemen in der Lenkung sind: einfacher Aufbau, hohe Steifigkeit, kleine Größe und geringes Gewicht sowie hervorragendes Ansprechverhalten. Bei diesem Mechanismus kämmt das an der Lenkwelle montierte Ritzel mit einer Zahnstange, um die Drehbewegung seitlich zu übertragen (in eine lineare Bewegung umzuwandeln), sodass Sie das Rad steuern können. Darüber hinaus werden Zahnstangen für verschiedene andere Zwecke verwendet, beispielsweise für Spielzeug und seitliche Schiebetore. Zahnstange und Ritzel – Erzeugung linearer Bewegung
Bei der Umwandlung einer Drehbewegung in eine lineare Bewegung (oder umgekehrt) werden Zahnstange und Ritzel verwendet. Ein stabförmiges Zahnrad mit einem unendlichen Radius (flache Oberfläche) eines zylindrischen Zahnrads wird Zahnstange genannt, und ein ineinandergreifendes Stirnrad wird Ritzel genannt. Eine Zahnstange kann durch Erweitern beliebig vieler Zahnstangen mit Bearbeitungsvorgängen an den Stirnseiten bei Bedarf verwendet werden.
Eine Schrägverzahnung ist ein stabförmiges Zahnrad mit schräger linearer Zahnbahn, das verwendet wird, wenn Geräuschlosigkeit und Hochgeschwindigkeitsdrehung erforderlich sind, und es kann mit einem Schrägverzahnung kämmen.
Zahnstange und Ritzel werden in Lenkmechanismen von Kraftfahrzeugen verwendet
Der Lenkmechanismus wird zur Richtungsänderung von Automobilen verwendet und wird hauptsächlich in Zahnstangen- und Kugelmuttertypen unterteilt.
Von diesen beiden ist die Zahnstangenlenkung in vielen Kleinwagen zum Standard geworden. Seine Konstruktion ist einfach und weist weitere Eigenschaften wie geringes Gewicht, hohe Festigkeit, geringe Reibung, hervorragende Reaktionsfähigkeit usw. auf.
Der Zahnstangenlenkmechanismus besteht aus einem Ritzel, das an der Spitze der Lenkwelle befestigt ist, an der das Lenkrad montiert ist. Das Ritzel greift in eine Zahnstange ein, so dass die Bewegung des Griffs das Ritzel dreht, was wiederum die Zahnstange seitwärts bewegt. Das Rad wird durch das System von Spurstangen, die mit den Enden der Zahnstange verbunden sind, nach links und rechts bewegt.
(Achtung: Derzeit werden keine Zahnstangen und Ritzel für Kfz-Lenkmechanismen geliefert.)
Materialien und Wärmebehandlung von Zahnstangen und Ritzeln
Bei den Materialien für Zahnstangen und Ritzel werden Festigkeit, Abriebfestigkeit und Saugfähigkeit berücksichtigt.
Mit Stahl, S45C (1045 in AISI/SAE, C45 in ISO, entspricht C 45K in DIN), SCM440 (4140 in AISI/SAE, entspricht 42CrMo4V in ISO und DIN), 16MnCr5 (Name in ISO, entspricht 17Cr3 in DIN), mit Edelstahl, SUS303 (303/S30300 in AISI/SAE, 13 in ISO, entspricht X10CrNiS18-9 in DIN), SUS304 (304/S30400 in AISI/SAE, 6 in ISO, entspricht X5CrNi 18-10 in DIN), wobei Kunststoffmaterial, verstärktes Nylon, sogenannter technischer Kunststoff, Polyacetal (entspricht Duracon und POM) und Polyamid verwendet werden.
Bei der Wärmebehandlung einer Zahnstange und eines Ritzels werden je nach Art der Materialien und Zwecke thermisches Frischen, Aufkohlen und Abschrecken, Hochfrequenzhärten der Zahnflächen und Laserhärten der Zahnflächen eingesetzt.
Gesamtlänge und Querschnittsform eines Gestells
Die Gesamtlänge der auf dem Markt erhältlichen Standardregale beträgt im Allgemeinen nicht mehr als 2000 mm und wird in 500-mm-Einheiten wie 500 mm, 1000 mm, 1500 mm angeboten.
Darüber hinaus ist die Querschnittsform oft quadratisch oder rechteckig, und einige sind rund, sogenannte runde Zahnstangen
Bau von Zahnstangen
- Obwohl der Grad der Herstellungsschwierigkeiten je nach Genauigkeitsklasse und -standard variiert, können zur Herstellung einer Zahnstange und eines Ritzels dennoch eine Zahnstangenschneidemaschine und eine Wälzfräsmaschine verwendet werden.
- Auf dem Markt erhältliche Standardgestelle sind oft insgesamt nicht länger als 2000 mm und werden in 500-mm-Stücken wie 500 mm, 1000 mm und 1500 mm geliefert.
- Darüber hinaus ist die Querschnittsform häufig quadratisch oder rechteckig, während einige rund sind und als runde Regaltypen bezeichnet werden.
- Sie werden weltweit von verschiedenen Zahnstangen- und Getriebeherstellern hergestellt.
Arbeitsweise der Zahnstange
Das Ritzel, ein kreisförmiges Zahnrad, das die Zahnstange antreibt und sie am meisten um das Ritzel bewegt, arbeitet Seite an Seite mit den Zahnstangen.
Zahnstangen werden in Anwendungen wie Zahnradbahnen eingesetzt, da sie die zusätzliche Energie liefern, die erforderlich ist, um einen Zug eine steile Steigung hinaufzutreiben. Dieser Mechanismus überträgt Drehbewegungen.
Eine Zahnstange wird häufig in Lenkradsystemen verwendet, da die Drehung des Lenkradritzels eine Kraft auf die Zahnstange ausübt, die die Richtung beeinflusst, in die die Reifen eines Autos zeigen, und letztendlich die Fahrtrichtung des Fahrzeugs.
Ohne die richtige Zahnstange kann sich das Ritzel von den Zähnen der Zahnstange lösen, wodurch das System funktionsunfähig wird und das Risiko von Schäden und damit verbundenen Sicherheitsproblemen steigt.
